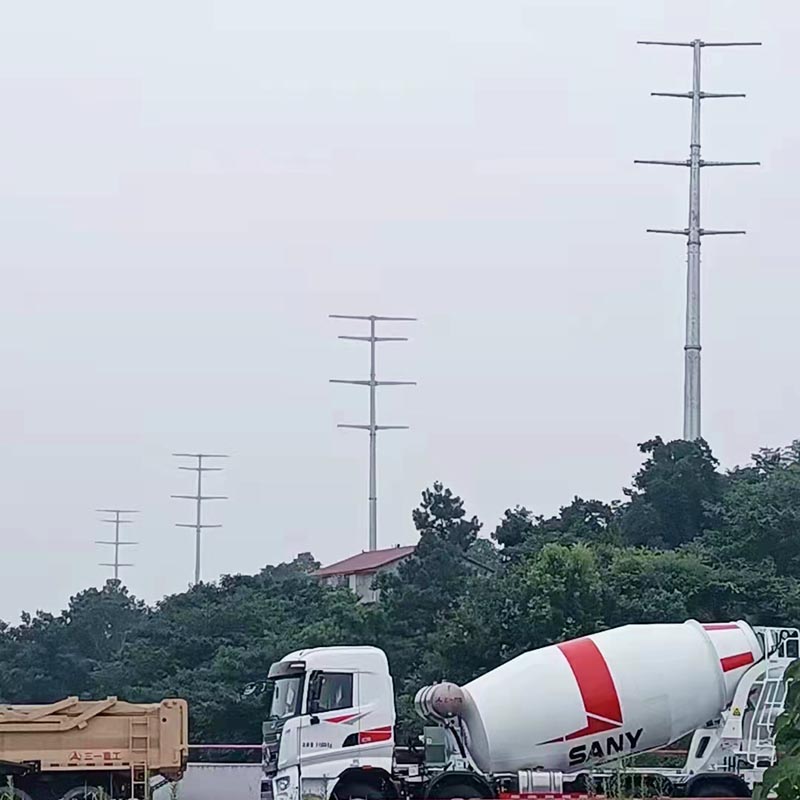

Horganyzott erőátviteli acélcsőtorony

A professzionális gyártók egyikeként a Xuteng Iron Tower szeretne az Ön számára horganyzott erőátviteli acélcsőtornyot kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.

Horganyzott erőátviteli acélcsőtorony: A fő alkatrészek acélcsövekből, míg a többi rész acélcsőből vagy profilból készült rácsos tornyokból áll. A légvezetékek tartószerkezete a vezetők és villámhárítók támogatására. Győződjön meg arról, hogy a vezeték megfelel a földelt és a földelt tárgyak távolsági követelményeinek, és képes ellenállni a vezeték, a villámvezeték és önmagának a terhelésének és külső terhelésének.

Főbb jellemzők: A horganyzott erőátviteli acélcső toronyszerkezet viszonylagos műszaki és gazdasági előnyökkel rendelkezik, és alkalmas nagy terhelést viselő átviteli tornyokban történő alkalmazásra.

(1) Terhelési jellemzők

A horganyzott erőátviteli acélcső toronyelemek alacsony szélnyomással, nagy keresztmetszeti hajlítási merevséggel, egyszerű szerkezettel és egyértelmű erőátvitellel rendelkeznek, amelyek teljes mértékben ki tudják használni az anyagok teherbíró képességét. Egyrészt csökkentheti a torony súlyát és csökkentheti az alapozási erőt; Másrészt előnyös, ha fokozzuk a természeti katasztrófákkal szembeni ellenálló képességet extrém körülmények között. A szilárdsági és stabilitási számítási követelmények teljesítése mellett a viszonylag kis szélnyomás alaktényezőjű acélcsőtornyok használatával jelentősen csökkenthető a toronytest szélterhelése.

(2) Keresztmetszeti jellemzők

Az acélcső-alkatrész metszetközéppontja szimmetrikus, a metszet jellemzői izotrópak; Az anyag egyenletesen oszlik el a kerület mentén, és a keresztmetszeti hajlítási merevség magas. Az erőátviteli tornyok feszítőrúd-elemeinél, ha az acélcső és a szögacél keresztmetszete egyenértékű, az acélcsőtorony-elemek nem mutatják meg előnyeiket. Az erőátviteli tornyok hajlító- és nyomóelemeihez kisebb keresztmetszetű, nagyobb fordulási sugarú acélcsövek alkalmazásával teljes mértékben kiegyensúlyozhatóak az anyagok mechanikai tulajdonságai, teljesíthetőek a szerkezeti merevségi és stabilitási követelmények. Különösen a nagyobb geometriai méretekkel és hosszabb tagokkal rendelkező nagy tehervas tornyok esetében nyilvánvaló az acélcső toronyelemek jó stabilitási teljesítményének előnye.

(3) Építsen kapcsolatokat

Szerkezeti kapcsolat szempontjából a horganyzott erőátviteli acélcsőtorony fő anyagai karimákkal vagy metsző csatlakozásokkal, az átlós anyagok dugaszolólapokkal vagy metsző csatlakozásokkal, a szögacél torony fő anyagai a belső és külső csatlakozásokat, a többi tagot pedig főként összekötő lemezekkel és csavarokkal kötik össze. Az acélcsőtornyok karimás és dugaszolólemez csatlakozási szerkezete viszonylag egyszerű. Bár növeli a hegesztési munkaterhelést, csökkenti a szögacél alkatrészek excentricitásából adódó káros hatásokat a szerkezet teherbírására. Ugyanakkor növeli a csatlakozási csomópontok merevségét és sűrűségét, ami segít javítani a szerkezet általános merevségét és stabilitását, valamint a szél okozta dinamikus terhelésekkel szembeni ellenálló képességét.
