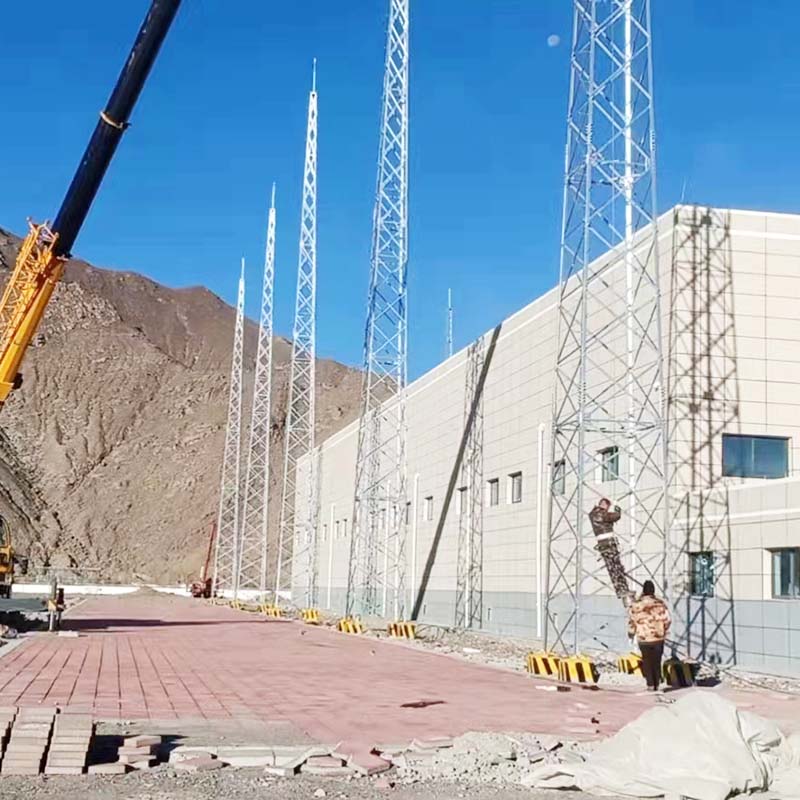

220KV 30 méteres független villámvédelmi torony

Kiváló minőségű 220KV 30 méteres független villámvédelmi tornyot a kínai gyártó, a Xuteng Iron Tower kínál. Vásároljon 220KV 30 méteres független villámvédelmi tornyot, amely kiváló minőségű közvetlenül alacsony áron.

A 220 KV-os, 30 méteres független villámtornyot olyan épületekhez használják, mint a finomítók, benzinkutak, vegyi üzemek, szénbányák, raktárak, valamint gyúlékony és robbanásveszélyes műhelyek.

A villámhárító torony védelmi tartományát is ki kell számítani gördülőgolyós módszerrel a védelmi sugár és védelmi tartomány kiszámításához. A villámvédelmi tornyokat elsősorban villámvédelmi projektekhez használják különféle épületekben, különösen finomítókban, benzinkutakban, vegyi üzemekben, szénbányákban, raktárakban, valamint gyúlékony és robbanásveszélyes műhelyekben. Ezeket időben kell telepíteni. Az éghajlatváltozás miatt a villámcsapások tovább súlyosbodnak. Napjainkban sok épület villámvédelmi tornyokkal van felszerelve, különösen a tetőn rozsdamentes acél díszvas tornyok. Változatos formájúak, gyönyörű megjelenésűek, újszerű kialakításúak, és különféle épületek tetejére kerülnek. Az épületek, mint például a terek és a zöldterületek a lakónegyedekben kiegészítik egymást, és a város ikonikus dekorációs épületeivé válnak. A villámtornyok elve ugyanaz, mint a villámhárítóké. Csökkentse a villámcsapások számát.

1. Alap szélnyomás

2. Szeizmikus erődítés intenzitása: 8 fok és kis nappali 8 fokos területek

Gyártás és telepítés:

1. Minden fém alkatrészt horganyzottnak kell lennie, és ügyelni kell a horganyzott réteg védelmére működés közben.

2. Használjon horganyzott acélcsövet a tűhegyek készítéséhez, falvastagsága legalább 3 mm és bádogkefe hossza legalább 70 mm. 3. A villámvédelmi tornyot függőlegesen és szilárdan kell felszerelni. A függőlegesség megengedett eltérése 3/1000.

3. Hegesztési követelmények: A hegesztéshez lapos hegesztést kell használni, és az átlap hosszának meg kell felelnie az alábbi előírásoknak:

a. A lapos acél kétszerese a szélességének (legalább 3 éllel hegesztett).

b. A kerek acél átmérőjének hatszorosa.

c. A köracél laposacéllal történő összekötésekor a hossza a köracél átmérőjének 6-szorosa.

4. A villámvédelmi tornyok általában köracélból vagy acélcsövekből készülnek, és átmérőjük nem lehet kisebb, mint az alábbi értékek:

a. A független villámvédelmi tornyok általában 19 mm átmérőjű horganyzott köracélt használnak.

b. A tetőn lévő villámvédelmi torony 25mm átmérőjű horganyzott acélcsövekből készül.

c. A víztorony tetején lévő villámvédelmi torony 25 mm vagy 40 mm átmérőjű horganyzott acélcsöveket alkalmaz

d. A kémény tetején lévő villámvédelmi torony 25 mm átmérőjű horganyzott köracélból vagy 40 mm átmérőjű horganyzott acélcsőből készüljön. A villámvédő gyűrű 12 mm átmérőjű horganyzott köracélból vagy 100 mm2 keresztmetszetű horganyzott lapos acélból készüljön, vastagsága pedig 4 mm

5. A villámvédelmi torony kerek acél vagy hegesztett acélcsövekből készüljön, és átmérője ne legyen kisebb, mint a következő értékek: tű hossza 1m-nél kisebb: köracél 12mm, acélcső 20mm, tű hossza 1 -2m: köracél 16mm, acélcső 25mm, tű a kémény tetején: köracél 20mm, acélcső 40mm.

A számítási módszer a villámhárító védelmi sugarához és magasságához (h), valamint a gördülő labda sugarához kapcsolódik,

D a gördülési sugár (villanási távolság)

Az első épülettípus D=30 méter (épület típusa alapján meghatározva)

A második típusú épület D=45 méter (épület típusa alapján meghatározva)

A harmadik épülettípus D=60 méter (épülettípus alapján meghatározva)

A védelmi tartomány kiszámítása a standard érték képlettel történik: (épület típusa alapján meghatározva)

Általánosságban elmondható, hogy minél magasabb a villámhárító, annál nagyobb a védelmi tartomány és annál jobb a védelmi hatás. A villámhárító építés biztonságát és gazdaságosságát figyelembe véve azonban a legtöbb villámhárító 35-45 méter között készül.

Óvintézkedések: A villámhárító földelésének jónak kell lennie, és a földelési ellenállás értéke nem haladhatja meg a 10 Ω-t. Ha a talaj ellenállása magas, függőleges földelőtestként égetett expandált grafit földelő modulokat, nagy tisztaságú ellenálláscsökkentő szereket, grafit kábelcsatlakozásokat és horganyzott acélt használnak. A felhasználások fajlagos számát a képlet alapján kell kiszámítani.

A karbantartást és ellenőrzést minden évben a zivatarszezon előtt el kell végezni az alábbiak szerint:

1. Az egyes összekötő részek csatlakozásának megbízhatónak kell lennie, és nem szabad meglazulnia;

2. A teljes ellenállás értéke a villámhárítótól az alsó csatlakozóig ≤ 5 Ω;

3. A villámhárító földelésének jónak kell lennie, és a földelési ellenállás értéke nem haladhatja meg a 10 Ω-ot.

Villámvédelmi torony tervezési alapja:

1. Az épületek villámvédelmének tervezési szabályzata (GB50057-2010)

2. Magas szerkezetek tervezésének kódexe (GBJ135-2006)

3. Acélszerkezetek tervezési kódexe (GB50017-2014)
